Aula 4- 9 Março
Secções
Criação
de um cone utilizando o comando: Cone, utilização do comando shade para gerar
uma superfície na geometria criada. E espelho da figura com o comando: 3dmirror.
Offset
de uma superfície através de operações booleanas.
União |
Comando: union |
Unifica duas geometrias |
subtração |
Comando: subtraction |
Subtrai a segunda geometria a primeira |
Interseção |
Comando: interception |
Geometria resultante da intercessão |
Digitar
o comando ↵ selecionar 1 geometria ↵ selecionar 2 geometria ↵
Interseção de planos com a figura desenhada apresentando um resultado de cada variação possível de interseção.
Comando:
intercept ↵ selecionar objeto a seccionar ↵ indicar 3 pontos do plano
de secção ↵
Isolar

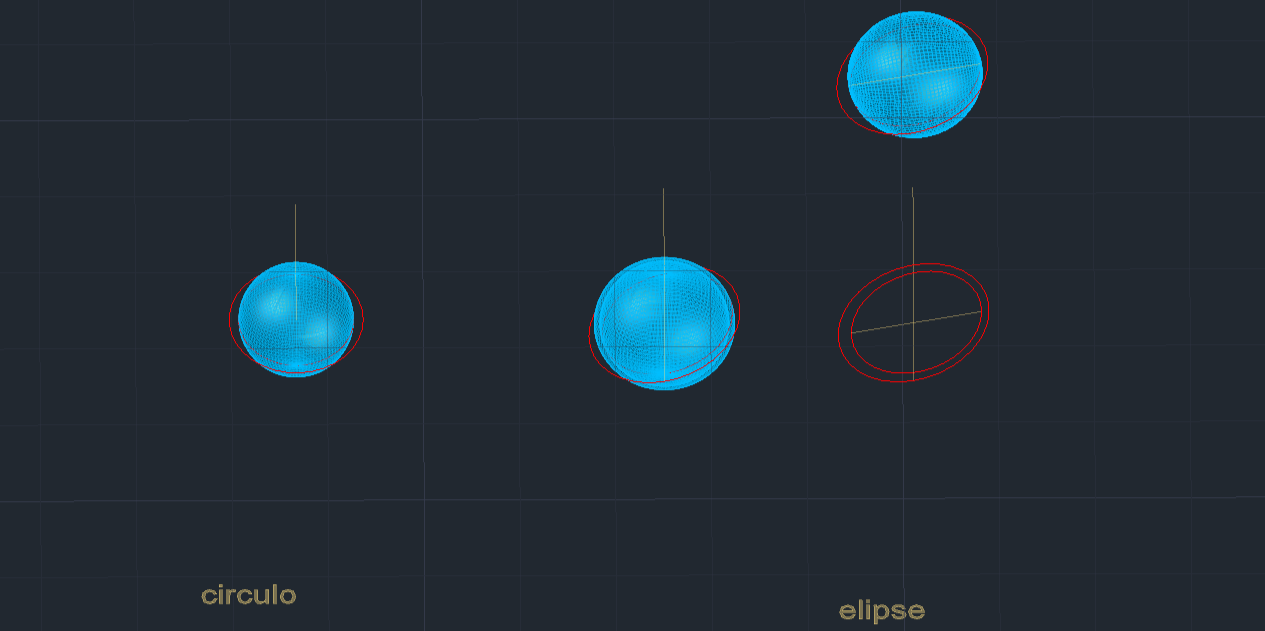

as secções obtidas, determinar os seus eixos e utilizar o comando: revsurf ↵ selecionar forma a revolucionar
↵ selecionar eixo de revolução
Criação de uma geometria de xadrez utilizando comandos introduzidos numa ferramenta de compilação
(Defun c:Xad ()
(command "box" "0,0,0"
"10,10,10")
(command "copy" "last"
"" "0,0" "10,10")
(command "mirror"
"all" "10,0" "10,10" "")
)
